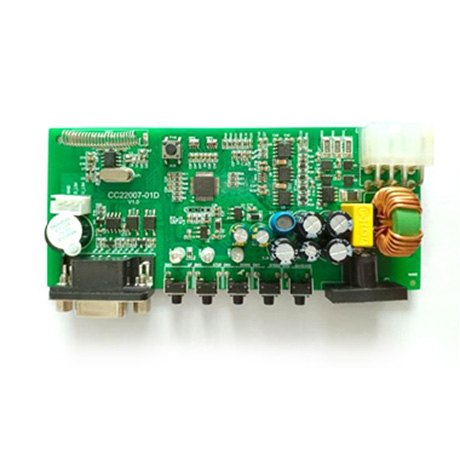

CC22007-01D升降吊架智能控制器

适用范围：
本控制器主要应用于升降吊架智能控制系统，12VDC直流输入供电，驱动直流有刷电机做升降运动。电机自带双霍尔信号检测，电子限位+机械限位双重限位功能，433MHz频率射频遥控，RS485通讯控制等功能。具有记忆行程、遇阻停止、速度可调、多台联机、超长寿命等功能特点。

功能特点：
 1、直流输入，10-18VDC，DC5.5*2.0接口，抗接触打火设计有效抑制浪涌，保护触点
      2、12VDC / 6A电机输出，峰值电流12A，输出功率大，采用大功率器件发热量低
3、电机输出自带遇阻保护、过流保护功能，保护功能齐全，安全可靠
4、电机自带双霍尔检测，机械+电子双限位功能，多重保护
5、采用独特的电子限位软件算法，限位精度高，限位记忆可靠无偏差
6、软启动功能，PWM调速软启动，减少开关冲击
7、运行速度可调节功能，三档转速可选，可适应不同场合
8、RF无线遥控，ASK调制，兼容AOK码，内置射频天线，直线遥控距离大于100米
9、外接干触点控制功能，可接本地控制开关面板或干触点群控,有效距离100米
10、RS485联网控制功能，15个ID地址可选
11、指示灯+蜂鸣器提示功能，操作便捷

技术参数：

输入电压	10-18VDC  DC5.5*2.0接口
输出功率	12VDC / 6A max    PH4.2 2 *2P / PH4.2 2 *2P接口
RF遥控频率	433.92MHz
RF接收带宽	±250KHz
RF灵 敏 度	-110dBm
RF调制方式	ASK
RF通讯协议	兼容AOK 遥控码
RF遥控器支持数量	20个遥控器
控制方式	遥控/面板按键/干触点/RS485
霍尔传感器电压	5VDC / 50mA
RS458结点数量	< 32个
RS458 通讯协议	自定义 （与幕布协议相同）
RS458 波特率	2400
干触点接口电压	5VDC
干触点引线距离	< 100米
干触点控制方式	3/4线通用 （任意停模式）
机械限位接口电压	3.3VDC
机械限位有效电平	常开，对地导通有效
机械限位响应时间	< 40mS
电子限位精度	±1mm
点动调节精度	±3mm
电机最长运行时间	5分钟
正反转延迟时间	0.5秒
工作温度	-20℃ ～ +60℃
外形尺寸	125Lmm × 61Wmm × 20Hmm
硬件版本	V1.0
软件版本	CC22007-01D-V01
